机床立加刀库应用计划

一、机床立式加工中心刀库

1、简介

立式加工中心主要电气动力机构包括X，，，，，，Y，，，，，，Z三维空间伺服电机进给，，，，，，主轴电机旋转，，，，，，刀库刀盘旋转和刀臂定位。。。。。。。

刀盘旋转和刀臂定位对变频器的控制要求主要有：加减速迅猛，，，，，，恒速速率平稳、负载快速切换不跳闸。。。。。。。

2、事情原理

立式加工中心刀库动力分刀盘动力和刀臂动力，，，，，，刀盘上装有多把加工用刀，，，，，，刀盘动力电机控制刀盘旋转，，，，，，配合系统寻刀，，，，，，寻找到目的刀具后迅速阻止就位。。。。。。。刀臂动力由刀臂电机控制，，，，，，刀臂旋转轴牢靠在刀臂中心，，，，，，刀臂两头设计有扣环，，，，，，用于完成换刀时对刀库刀具和主轴刀具的扣刀、插刀、旋转等行动。。。。。。。主轴旋转加工，，，，，，直到需要换刀时再执行刀盘旋转寻刀、刀臂换刀，，，，，，云云重复……

二、 MV160变频器简介

MV160是WilliamHill中文官方网站电气开发的一款全新小功率迷你型变频器，，，，，，具有结构紧凑、装置利便、性能卓越、界面友好、调试浅易等特点，，，，，，普遍应用于种种自动化传念头械，，，，，，如：木匠机械、玻璃机、精雕机、纺织机械等。。。。。。。

三、控制计划

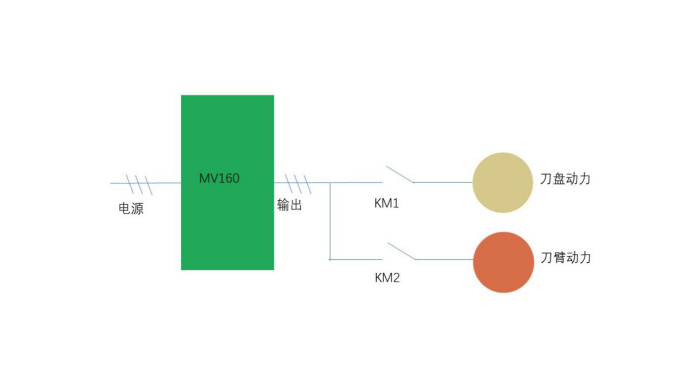

刀库周期性的行动由加工中心系统I/O信号妄想控制，，，，，，变频器需要快速响应，，，，，，且由变频器分时控制刀盘和刀臂，，，，，，输出接触器用于差别动力控制的选择。。。。。。。如下图：
