昆烟烟机应用计划

一、刷新配景

客户昆明卷烟厂举行新厂搬家及部分烟机装备刷新,其中一台意大利G.D electronic Ltd.产的硬合包装机需要刷新,该包装机包括主机,干燥槽运送带,条盒机.其中主机主要是完成小包成型、小包封油的使命，，，，，，干燥槽运送带完成小包干燥、传送小包到条盒机的使命，，，，，，条盒机实现条包成型、条包封油的功效。。。。。。

本次刷新是对干燥槽运送带电机的驱动器举行整改，，，，，，该驱动器为整机装备供应商提供的一块驱动板，，，，，，该驱动器损坏时在市场上无法维修且较难买到，，，，，，购置本钱极高，，，，，，且输出谐波较大（由于体积小�。。。。。�，，，，剖析是散热保存问题而接纳较低载频导致）容易引起电机过热损坏。。。。。。刷新意义较大，，，，，，具有行业推广意义。。。。。。干燥槽运送带装备如下图所示：

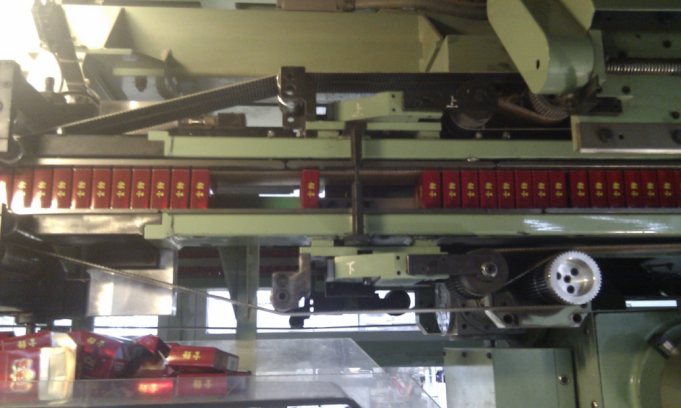

图1 G.D硬盒包装机干燥槽运送带装备

二、刷新目的

实现原有驱动器功效,即低频输出鼎力大举矩,；；；；；；能追随主机（主机驱动为爱默生EV2000）同步,快速起停；；；；；；盘车(偏向盘手动调理主机)时,变频器需判断是否有烟包来而举行点动运行或阻止。。。。。。传送带到条盒机间有较长的缓冲带，，，，，，不需要举行协调。。。。。。

三、刷新效果

实现原有驱动器以上刷新目的功效，，，，，，且比原驱动器输出谐波小�。。。。。�，，，，装备以380包/分钟的生产速率运行，，，，，，电机温度比刷新前好许多。。。。。。

四、刷新历程

1，，，，，，驱动器选型

电机规格：P=2.1kW, U-rated=220V,I-rated=8.3A, fn=133.34Hz,N=4000rpm。。。。。。

编码器规格：旋变编码器，，，，，，线速为683。。。。。。

凭证电机与编码器规格，，，，，，选用我司MV600S-4T2.2举行刷新（由于未用到位置控制，，，，，，现实上用MV600G已经足够）。。。。。。通过更改电机参数组，，，，，，可控制输出电压切合电机额定电压要求。。。。。。

2，，，，，，功效实现及接线图

低频输出鼎力大举矩：通过WilliamHill中文官方网站电气变频器先进的算法模子程序，，，，，，自整定出准确的电机参数，，，，，，加上WilliamHill中文官方网站电气变频器高性能的闭环矢量控制算法，，，，，，可实现0频200%转矩输出。。。。。。

追随主机同步功效：MV600的运行信号通过主机驱动EV2000的运行中继电器输出控制，，，，，，MV600速率给定信号由主机的开路集电极高速脉冲信号给定X8端子。。。。。。为了实现快速追随，，，，，，将MV600加减速时间只管设短。。。。。。

3，，，，，，盘车功效的实现

当主机上泛起异常需要人工慢速调理时，，，，，，装备需要运行在盘车模式。。。。。。此时，，，，，，为了使传送带上烟包距离坚持匀称，，，，，，以阻止烟包倾倒导致后级条包机泛起赌烟故障，，，，，，传送带需要判断是否有烟包加入而确定是否需要继续运行，，，，，，而此时，，，，，，主机由人工手动盘车，，，，，，MV600得不到速率指令。。。。。。为了实现此功效，，，，，，选用了MV600的点动功效，，，，，，点动运行下令由盘车信号和烟包加入信号相与（继电器串联）后通过X4给定，，，，，，点动运行频率通过键盘设定，，，，，，经现实盘车调解后确定。。。。。。

4，，，，，，参数设定

P0.00=1,P0.03=0;

P02.00=0011,P02.01=0,P02.02=1, P02.04=4,P02.13=2.9, P02.14=0.9, P02.15=133.34, P02.16=133.34,

P03.00=2.1,P03.01=220V,P03.02=8.3,P03.03=133.34,P03.04=4000;

P04.00=2,P04.04=2,P04.05=683,P04.09=011,P04.10=0033;

P05.08=5.00,P05.09=0.1,P05.10=70%

P08.00=1,P8.04=20,P8.05=15

P09.00=1, P09.02=42(榨取反转，，，，，，短接)，，，，，，P09.03=3，，，，，，P09.07=12，，，，，，P09.11=73.0Khz

P11.16=1.0,P11.18=5Hz;

5,接线图

图2 变频器端子接线图

五、总结

通过此次刷新，，，，，，可突显MV600的优越控制性能，，，，，，为以后在烟草行业推广打下了基础。。。。。。
